De ce Clemele pentru cablu sunt apărarea critică de care are nevoie sistemul dumneavoastră electric?

Cleste pentru cablu nu sunt accesorii opționale – sunt dispozitive de siguranță esențiale concepute pentru a securiza cablurile electrice și pentru a preveni daune catastrofale în timpul evenimentelor de scurtcircuit. O defecțiune de scurtcircuit generează forțe electromagnetice proporționale cu pătratul curentului de vârf, capabile să treacă cablurile sub tensiune prin rafturile echipamentelor și să pună în pericol personalul în câteva milisecunde. Întreruptoarele de circuit necesită de obicei 0,06 până la 0,1 secunde să se împiedice, dar forța distructivă maximă are loc tocmai la 0,005 secunde pe un sistem de 50 Hz. Clemele pentru cablu își îndeplinesc funcția de reținere instantaneu, înainte ca dispozitivele de protecție să poată reacționa, făcându-le linia principală de apărare împotriva forțelor electromecanice.

Conform IEC 61914, clemele de cablu sunt definite ca „dispozitive concepute pentru a asigura asigurarea cablurilor atunci când sunt instalate la intervale de-a lungul lungimii cablurilor”. Spre deosebire de legăturile de cablu sau clemele standard, clemele sunt special concepute și testate pentru a rezista forțelor de scurtcircuit, cu valori nominale bazate pe curentul de scurtcircuit potențial de vârf (kA) și distanța de instalare.

Cum forțele de scurtcircuit amenință sistemele de cablu

În timpul unui scurtcircuit trifazat, conductoarele adiacente produc câmpuri electromagnetice intense. Forța de respingere dintre conductori este proporțională cu pătratul curentului de scurtcircuit de vârf, creând stres instantaneu pe care produsele standard de gestionare a cablurilor nu le pot conține. Într-un centru de date, cablurile nesecurizate pot distruge rafturile de servere care valorează luni de timp de înlocuire; în medii industriale, același scenariu riscă incendiu, rănire și timp prelungit de nefuncționare.

Decalajul critic de timp

Înțelegerea cronologiei unui eveniment de eroare dezvăluie de ce reținerea pasivă este de neînlocuit:

• 0,005 secunde: Forța electromagnetică de vârf apare pe sistemele de 50 Hz
• 0,06–0,1 secunde: Întreruptoarele se declanșează și eliberează defecțiunea
• Rezultat: Fără cleme pentru cablu, cablurile se confruntă cu o mișcare nereținută pe toată durata defecțiunii

Acest interval de sincronizare înseamnă că niciun dispozitiv de protecție activă nu poate preveni distrugerea mecanică inițială - doar clemele de cablu specificate corespunzător pot preveni.

Ce tipuri de cleme de cablu se potrivesc diferitelor aplicații

Selectarea tipului corect de crampă depinde de configurația cablului, clasa de tensiune și condițiile de mediu. Utilizarea unui tip de crampă incompatibil poate duce la o reținere inadecvată în condiții de defecțiune.

Ghid de selecție a materialelor

Alegerea materialului afectează direct durata de viață a performanței și marjele de siguranță:

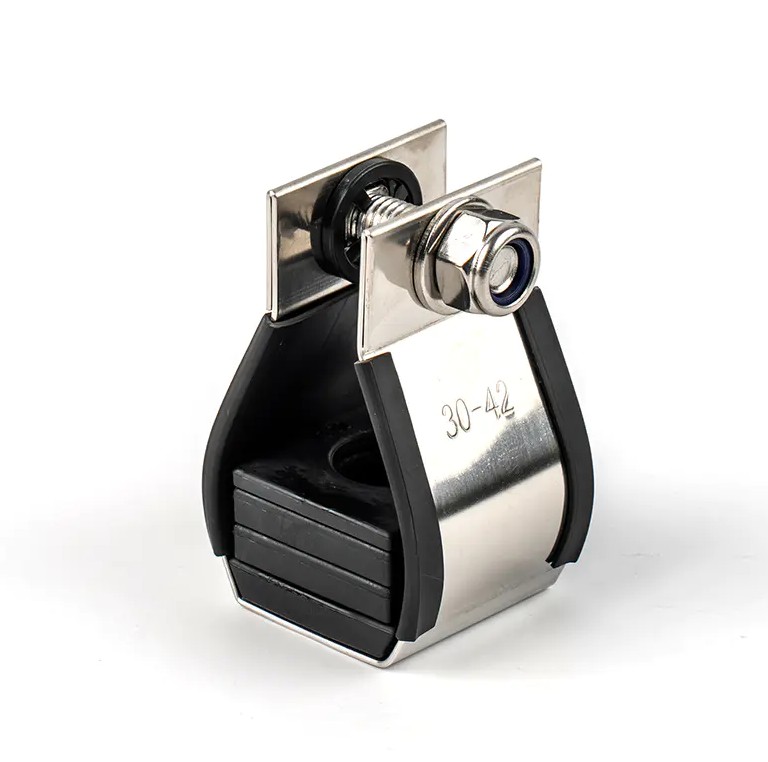

• Oțel inoxidabil 316: Rezistență excepțională la coroziune pentru medii marine, offshore și chimice; rezistă la forțe electromecanice extreme
• Aluminiu: Ușoare, cu proprietăți mecanice puternice; potrivit pentru aplicații de interior și exterior LV to HV
• Polimer/Nailon: Eficient din punct de vedere al costurilor pentru utilizare în interior de joasă tensiune; Opțiuni UV și ignifuge disponibile pentru medii specifice

Cum IEC 61914 asigură o protecție fiabilă

IEC 61914:2021 este standardul acceptat la nivel global pentru clemă pentru cablu proiectare și testare, înlocuind ambiguitatea găsită în codurile electrice regionale. În timp ce articolul 392.20(C) NEC și articolul 12-2202 CSA cer ca cablurile să fie asigurate împotriva forțelor magnetice ale curentului de defect, niciunul nu specifică modul de testare sau verificare că dispozitivele de reținere vor supraviețui unui eveniment de scurtcircuit. IEC 61914 umple acest gol critic.

Categorii de testare obligatorii conform IEC 61914

Standardul necesită testare cuprinzătoare în mai multe dimensiuni de performanță:

1. Evaluarea temperaturii: Funcționare verificată de la -60°C până la 120°C (sau interval declarat)
2. Testarea sarcinii laterale: Sarcina susținută menținută timp de 60 de minute la temperatura maximă declarată
3. Testarea sarcinii axiale: Rezistenta la alunecarea cablurilor de-a lungul traseului
4. Rezistenta la impact: Testat la cea mai scăzută temperatură de funcționare declarată
5. Rezistență la coroziune și UV: Spray salin și validarea îmbătrânirii accelerate
6. Rezistenta la forte electromecanice: Testarea rezistenței la scurtcircuit la valori nominale kA declarate
7. Propagarea flăcării: Rezistenta la raspandirea flacarii in conditii de defect

O distincție critică: IEC 61914 necesită o durată de testare a scurtcircuitului de doar 0,1 secunde (cinci cicluri complete), ceea ce este suficient pentru a expune slăbiciunea tastelor, deoarece forța distructivă de vârf apare în primele câteva milisecunde. Acest lucru diferă de testele de rezistență termică a cablurilor, care pot specifica 63 kA pentru 1 secundă sau 40 kA timp de 3 secunde - aceste evaluări se referă la încălzirea conductorului, nu la limitarea mecanică.

Ce factori determină specificația corectă a crampului

Specificațiile corespunzătoare necesită potrivirea performanței declarate a crampului cu condițiile reale de defecțiune ale instalației. Subspecificarea creează riscuri catastrofale de siguranță, în timp ce supraspecificarea risipește bugetul fără beneficii suplimentare.

Parametri cheie de specificație

Inginerii trebuie să calculeze și să verifice următoarele:

• Diametrul exterior al cablului (OD): Clemele trebuie să se potrivească cu diametrul real al tecii, nu doar cu dimensiunea conductorului. O potrivire incorectă reduce eficiența reținerii în timpul defecțiunilor.
• Curentul de scurtcircuit potențial maxim: Valoarea kA a tastei trebuie să depășească nivelul de defecțiune calculat al sistemului. Rețineți că cele mai înalte niveluri de defecțiune apar adesea în instalațiile de joasă tensiune, nu doar în sistemele de înaltă tensiune.
• Spațiere între crampoane: Evaluările producătorului sunt declarate la intervale specifice (de obicei 600 mm). Distanța mai mare mărește exponențial forța pe tachetă. Forța dintre conductori este calculată folosind formula IEC 61914, care ia în considerare curentul de vârf și diametrul cablului.
• Clasa de tensiune și configurație: Sistemele LV, MV și HV prezintă profiluri de forță diferite. Formațiunile cu un singur miez, trefoil și quad necesită fiecare crampă special concepută.
• Expunerea la mediu: Prezența chimică, temperaturile extreme, expunerea la UV și riscul de incendiu dictează selecția materialului și clasa de rezistență la coroziune.

Un exemplu de precauție

Luați în considerare doi producători care susțin rezistență la vârf de 140 kA:

• Producătorul A a testat cu cablu de 35 mm la distanta de 600 mm
• Producătorul B a testat cu cablu de 45 mm la distanta de 300 mm

Pentru un sistem cu un nivel de defecțiune de 60 kA care folosește un cablu de 30 mm la o distanță de 1200 mm, produsul producătorului B ar eșua în ciuda ratingului de titlu identic. Acest lucru demonstrează de ce echipele de achiziții trebuie să revizuiască rapoarte complete de testare – nu doar cifrele principale – și de ce inginerii trebuie să protejeze specificațiile pe tot parcursul ciclului de viață al proiectului.

Cum o instalare corectă maximizează marjele de siguranță

Chiar și clemele specificate corect pot eșua dacă sunt instalate incorect. Calitatea instalării determină în mod direct dacă sistemul funcționează așa cum a fost testat.

Cele mai bune practici de instalare

1. Urmăriți Spațierea producătorului: Instalați la intervalele specificate pentru curentul de defect declarat. Este necesară o distanță mai mică pentru scenariile de scurtcircuit ridicat.
2. Aliniați după diametrul cablului: Asigurați-vă că dimensiunea tastelor se potrivește cu diametrul exterior real al cablului, ținând cont de orice toleranță de izolare sau manta.
3. Utilizați fixarea corectă: Montați cu feronerie aprobată pentru tipul de reținere (scara, tavă, bară sau grinda).
4. Aplicați un cuplu adecvat: Strângerea excesivă deformează mantalele cablurilor; strângerea insuficientă permite alunecarea. Utilizați o cheie dinamometrică pentru a obține cuplul de strângere specificat de producător.
5. Cont pentru expansiune termică: În sistemele flexibile în care cablurile sunt „înserpuite”, permiteți mișcarea de expansiune între punctele fixe. În sistemele rigide, asigurați-vă că clema și structura suportă forțele termo-mecanice longitudinale.

Considerații de proiectare a sistemului

Sistemele de cabluri se împart în două categorii, fiecare având cerințe distincte pentru tachete:

• Sisteme flexibile: Cablurile sunt șerpuite vertical sau orizontal, permițând expansiunea termică și contracția liberă între punctele de fixare. Clemele trebuie să permită mișcarea, menținând reținerea în timpul defecțiunilor.
• Sisteme rigide: Cablurile sunt fixate longitudinal, necesitând clema, structura de susținere și rigiditatea cablului pentru a rezista împreună forțelor termo-mecanice fără deteriorare.

Unde Clemele pentru cablu oferă protecție critică

Clemele pentru cablu sunt esențiale oriunde cablurile de mare putere trec în apropierea personalului sau a echipamentelor critice. Nivelul de tensiune este irelevant - unele dintre cele mai înalte niveluri de defecțiune apar în instalațiile de joasă tensiune din cauza impedanței mai mici ale sistemului.

Pe lângă conformitatea de siguranță cu NEC 392.20(C) și IEC 61914, instalarea corectă a tastelor ajută la îndeplinirea cerințelor seismice și a condițiilor poliței de asigurare, reducând răspunderea și prevenind reprelucrarea costisitoare.

Concluzie: O abordare proactivă a siguranței sistemului de cablu

Cleste pentru cablu reprezintă o mică parte din costul total al proiectului, dar oferă protecție de neînlocuit împotriva forțelor electromecanice de scurtcircuit. Procesul de selecție trebuie să integreze diametrul cablului, calculele curentului de defect, cerințele de spațiere, compatibilitatea materialelor și expunerea la mediu într-o specificație coerentă. Echipele de achiziții ar trebui să trateze tacurile ca componente de siguranță proiectate – nu articole de marfă – și să verifice dacă produsele au rapoarte de testare independente conform IEC 61914:2021, inclusiv documentația de testare a scurtcircuitului înainte și după. Prin specificarea și instalarea corectă a clemelor de cablu din prima zi, antreprenorii electrici și proprietarii de instalații asigură conformitatea cu reglementările, protejează infrastructura critică și creează medii de lucru mai sigure pentru personal.
